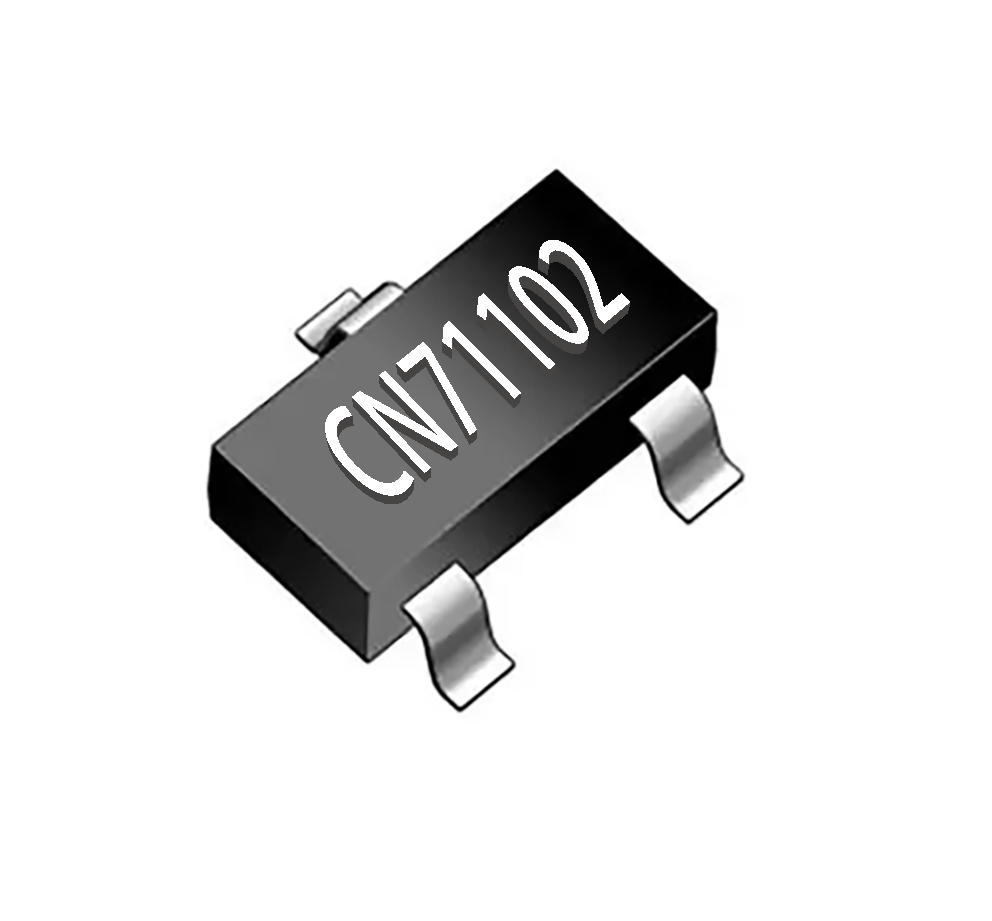

过零检测芯片-CN71102

CN71102 是一款专用于过零检测电路的芯片,通过监测输入电压来实现检测功能,当输入端电压小于阈值时,驱动光耦芯片,得到电力线过零检测信号,提供给应用控制系统,当输入端电压大于阈值时,输出端呈现高阻态。该芯片具有极低的功耗,静态电流低于 1 µA,因此极大部分电能用于驱动光耦合器,以获得较宽的过零检测脉冲,便于系统识别。芯片 VIN 引脚采用施密特触发器设计,高电平阈值为 2.15V,低电平阈值为 0.95V,内部迟滞特性有助于滤除电力线上的毛刺,避免因噪声导致的错误过零检测信号。此外,CN71102内部集成了芯片和光耦供电所需电源的整流二极管,输入端集成稳压二极管,只需一个电容器就能对输入电压进行整流,为集成电路和光耦合器供电,整个解决方案只需少量外围器件。 CN71102 采用 SOT23-3 封装形式。

过零检测芯片

芯片特点

低功耗,静态电流<1uA

高检测精度

有效滤除电力线噪声

集成整流二极管

集成稳压二极管

外围器件少

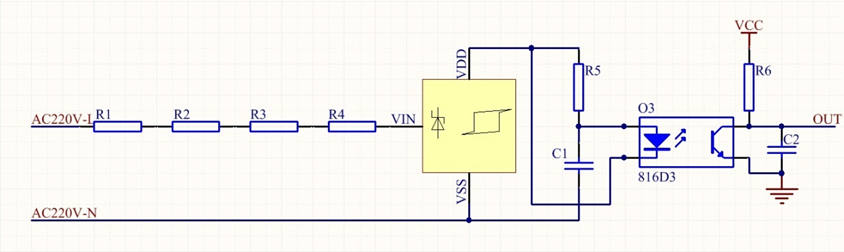

典型应用


订货信息

产品编号

封装

数量/编带

CN71102

SOT23-3

3000/
