低功耗：静态电流125uA
宽输入电压范围：5-18V
通道1：可调电流限负载开关
通道2：160mA电流限制可调输出电压
通道2输出电压精度2%
输入过压保护：22.5V
双通道独立打嗝模式的过流保护
双通道独立打嗝模式的短路保护
支持SOP8与SOT23-6封装
芯片特点
典型应用
订货信息
产品编号
封装
丝印
数量/编带
CN1501SHR-A

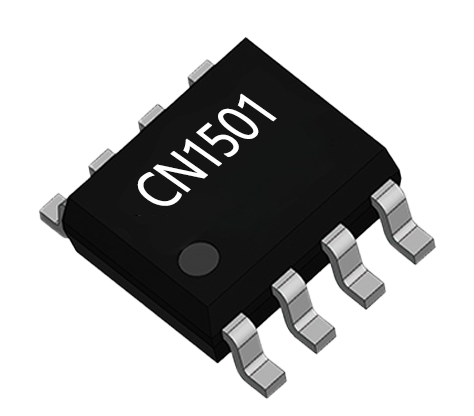

SOP8
1501A
YYWW
4000/盘
CN1501SHRXX
1501XX
CN1501TER-A

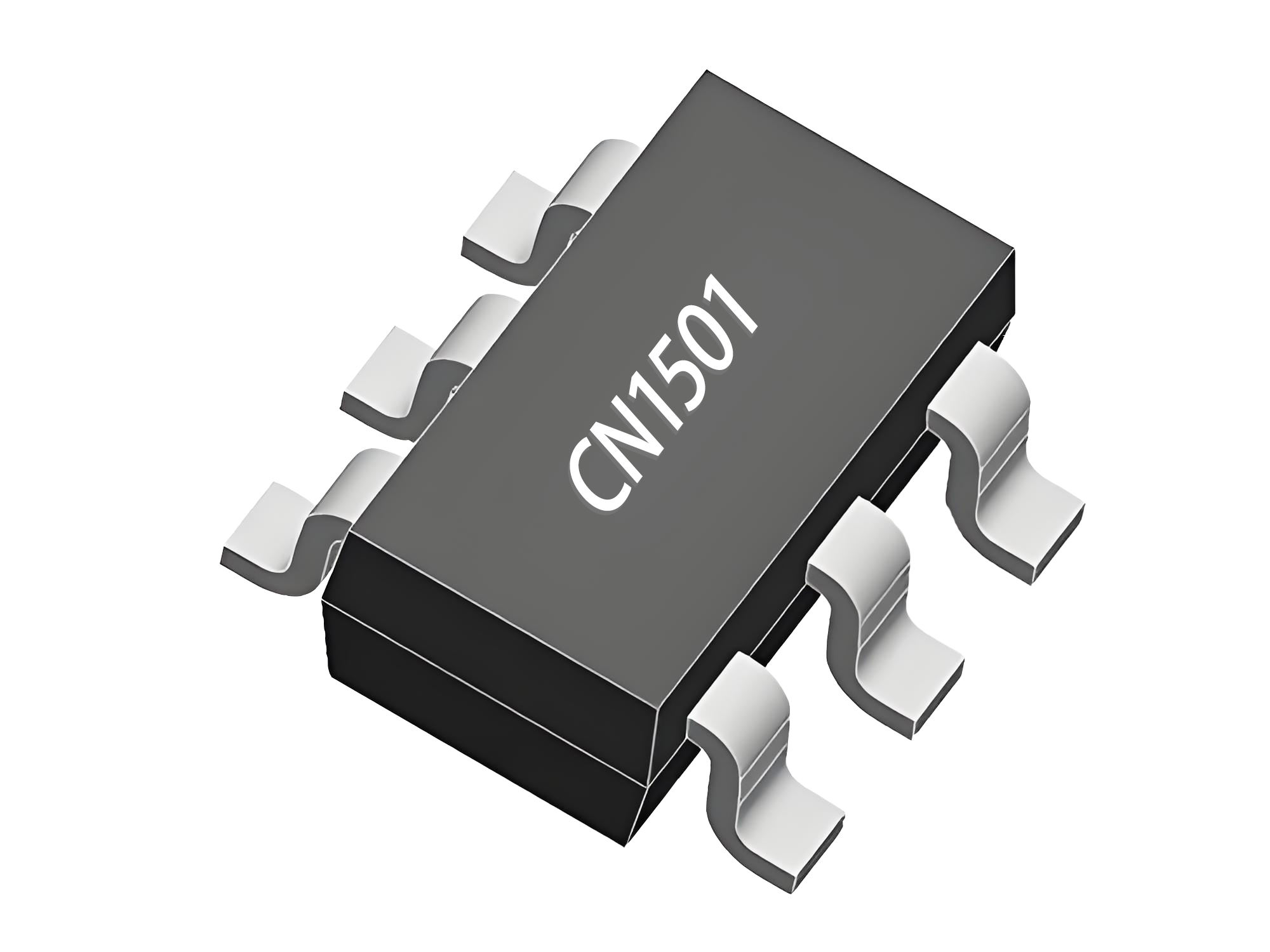

SOT23-6
3000/盘
CN1501TERXX
